Профиль PL 17 Double (Painted Line 17 Double)

Заказать профиль

Скачать 3d модели

Описание

PL 17 Double – это уникальный световой крашеный профиль с двумя линиями шириной по 17 мм.

Профиль создает широкую неглубокую нишу, в которой находятся световые линии.

Светорассеиватель утоплен на 11 мм от натяжного потолка, что составляет высоту вставки G7, которая может использоваться как белого, так и чёрного цвета, что дает возможность создания различных интерьерных решений.

Чёрный PL 17 Double рекомендуется применять с теневыми решениями ALUTAT. Используется поликарбонатный рассеиватель LED 17.

360° (покрутить)

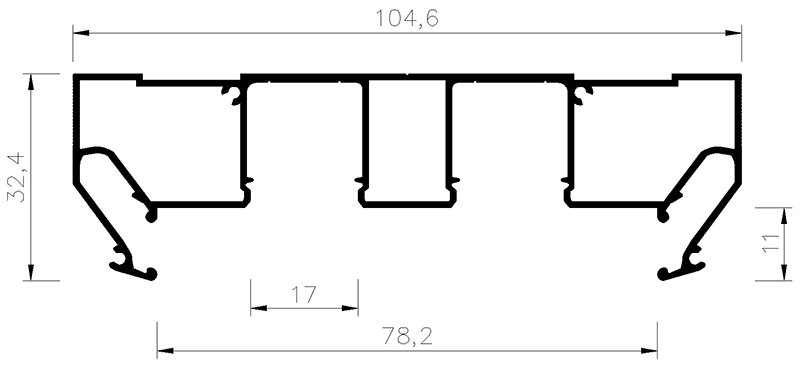

Чертежи

Характеристики

Цвет: черный, белый;

Материал: алюминий;

Длина, м: черный - 2,0/3,2; белый - 3,2;

Крепление полотна: гарпун.

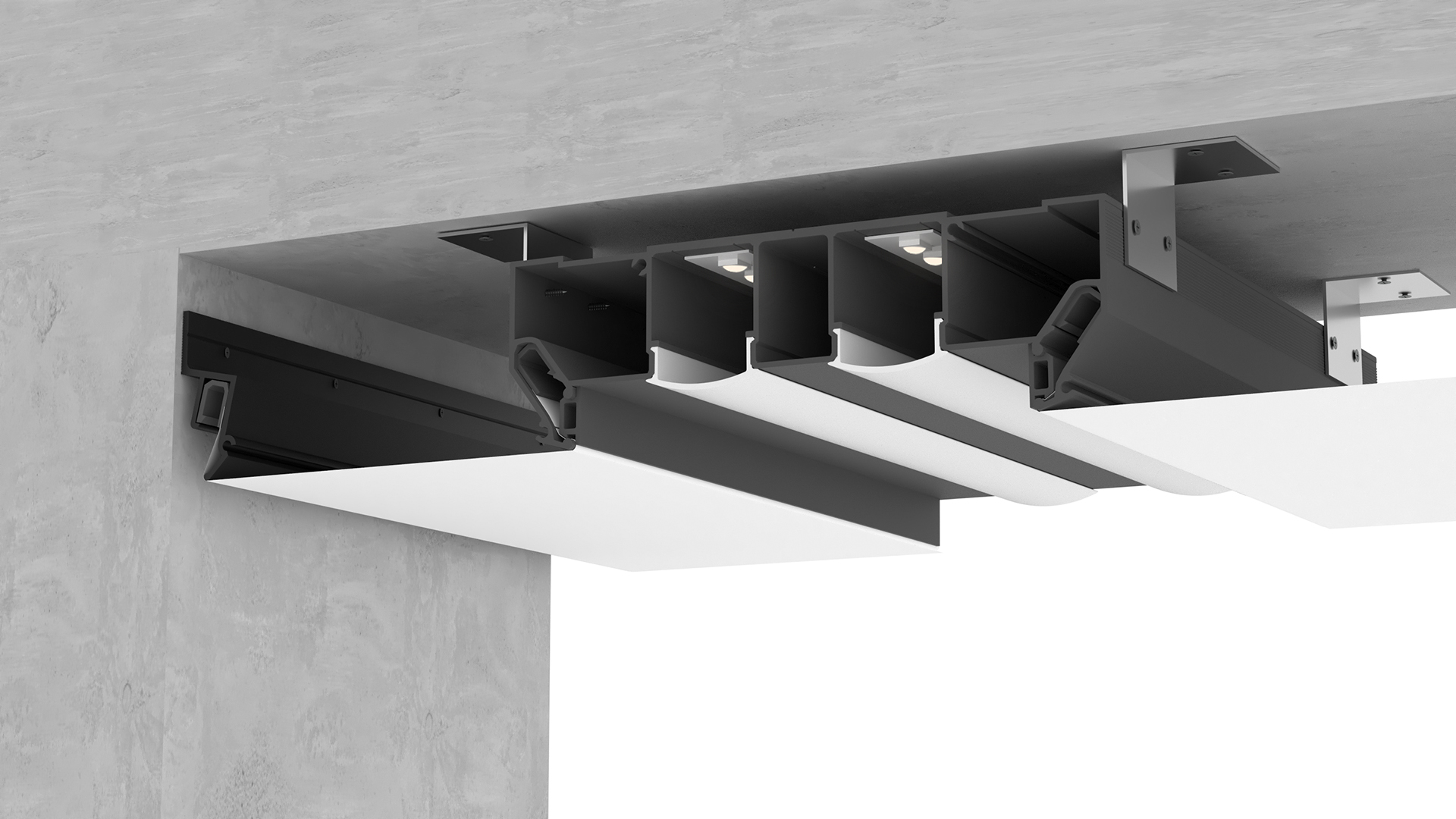

Конструктив

2 паза для гарпуна;

2 паза под бандаж;

2 паза с линиями для вклеивания LED-ленты;

4 соединительные проволочные пазы.

Монтаж

Крепеж:

Дюбель к потолку, саморез по металлу к профилю через монтажные углы. Шаг крепления до 0,8м.

Заправка полотна:

Полотно заправляется стандартным шпателем. Пазы для гарпуна закрываются вставкой G7.

Светодиодная лента:

Закрывается светорассеивающим экраном LED 17, который устанавливается в профиль.

Стыковка:

Бандажная лента 15 мм, проволока 1,8 мм.

Демонтаж полотна:

Возможен без повреждения.

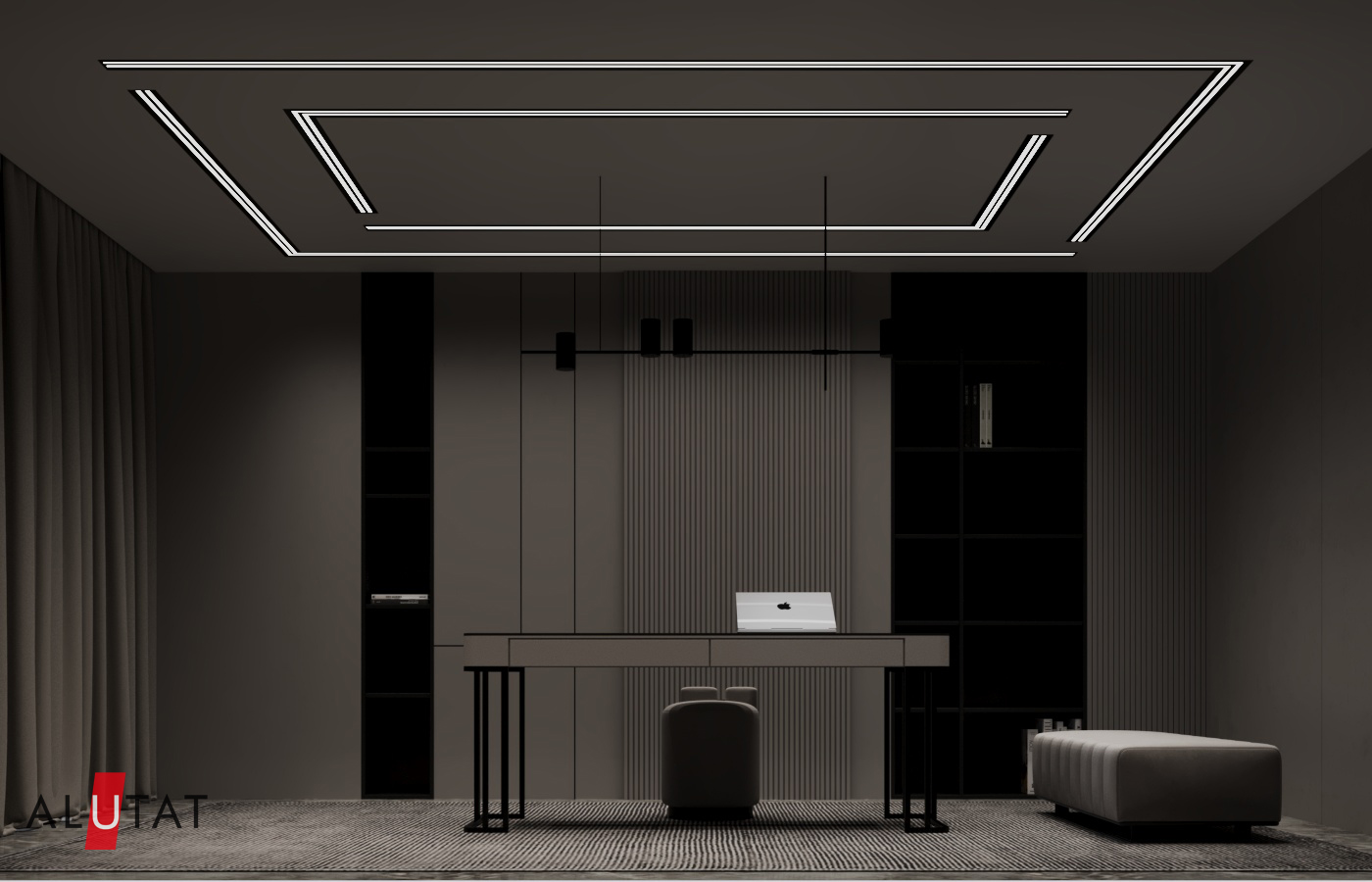

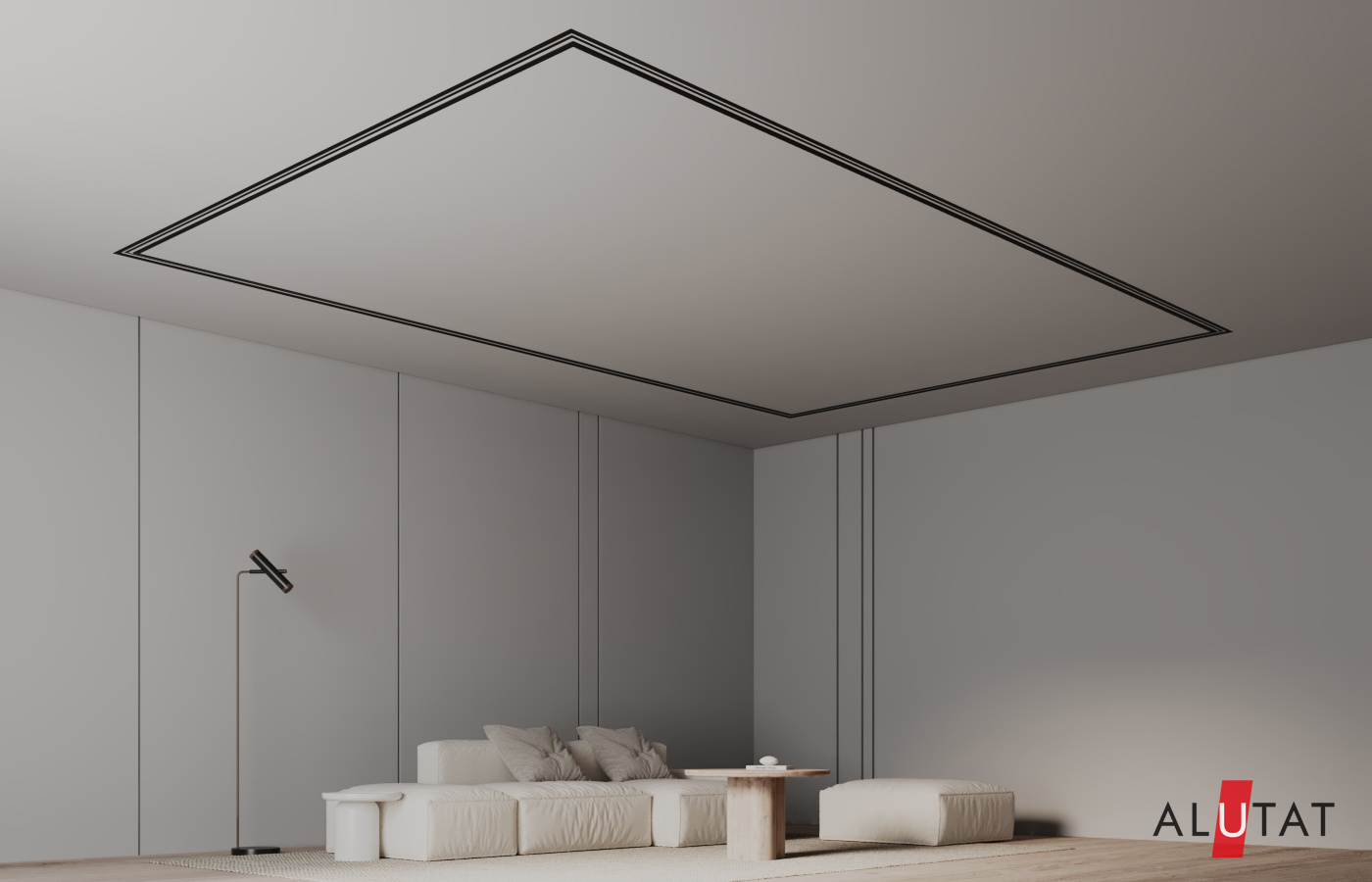

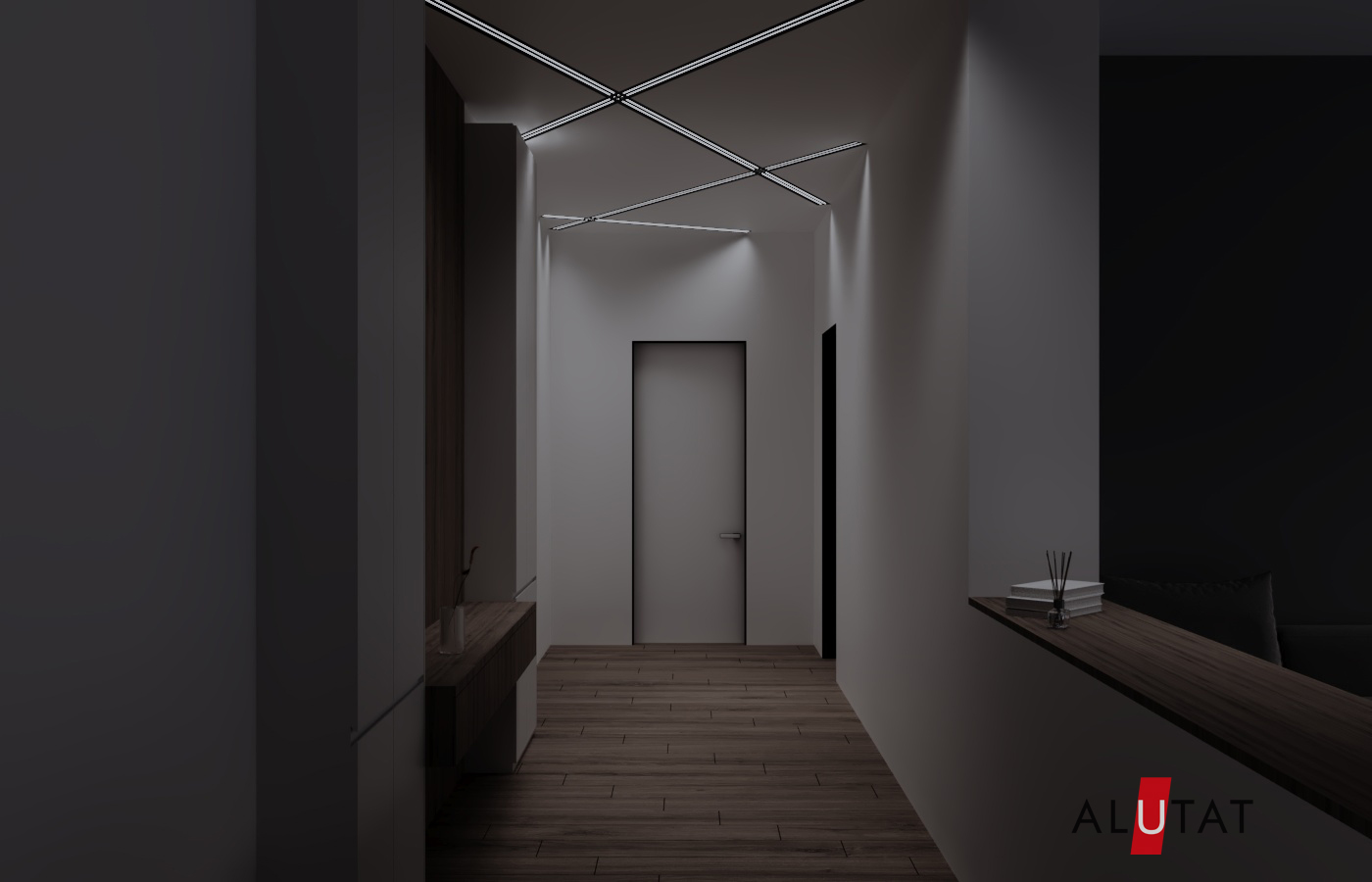

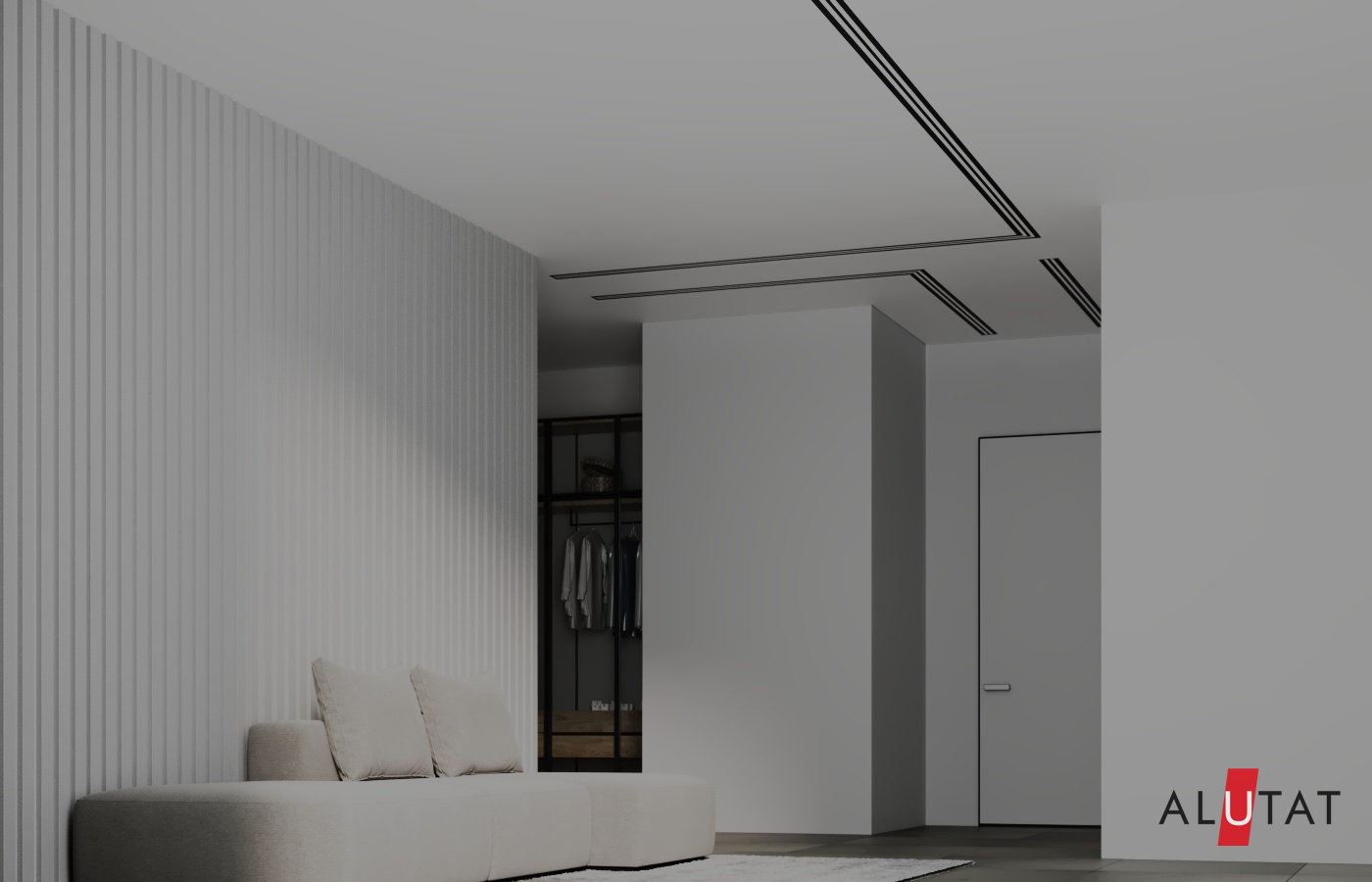

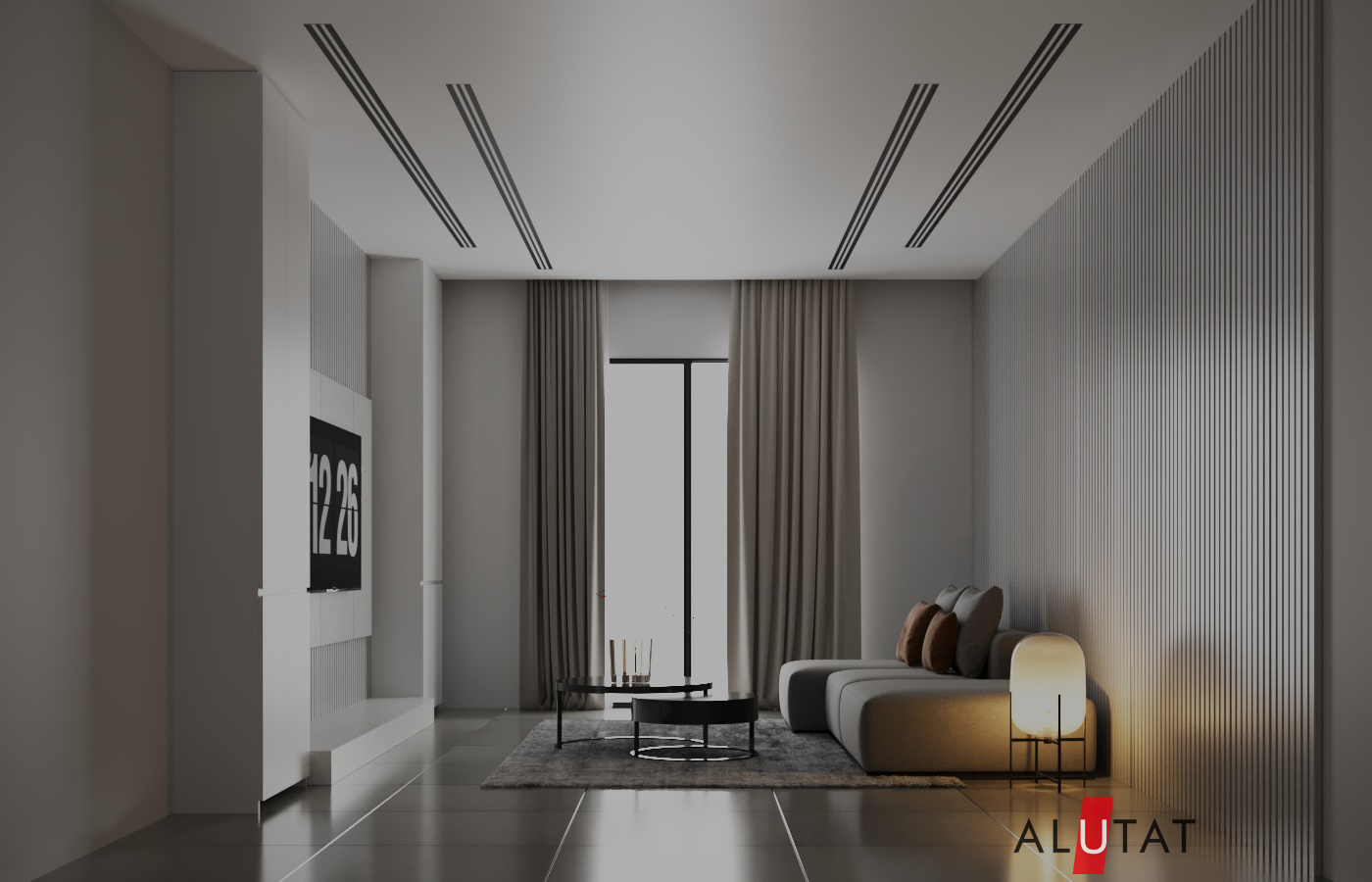

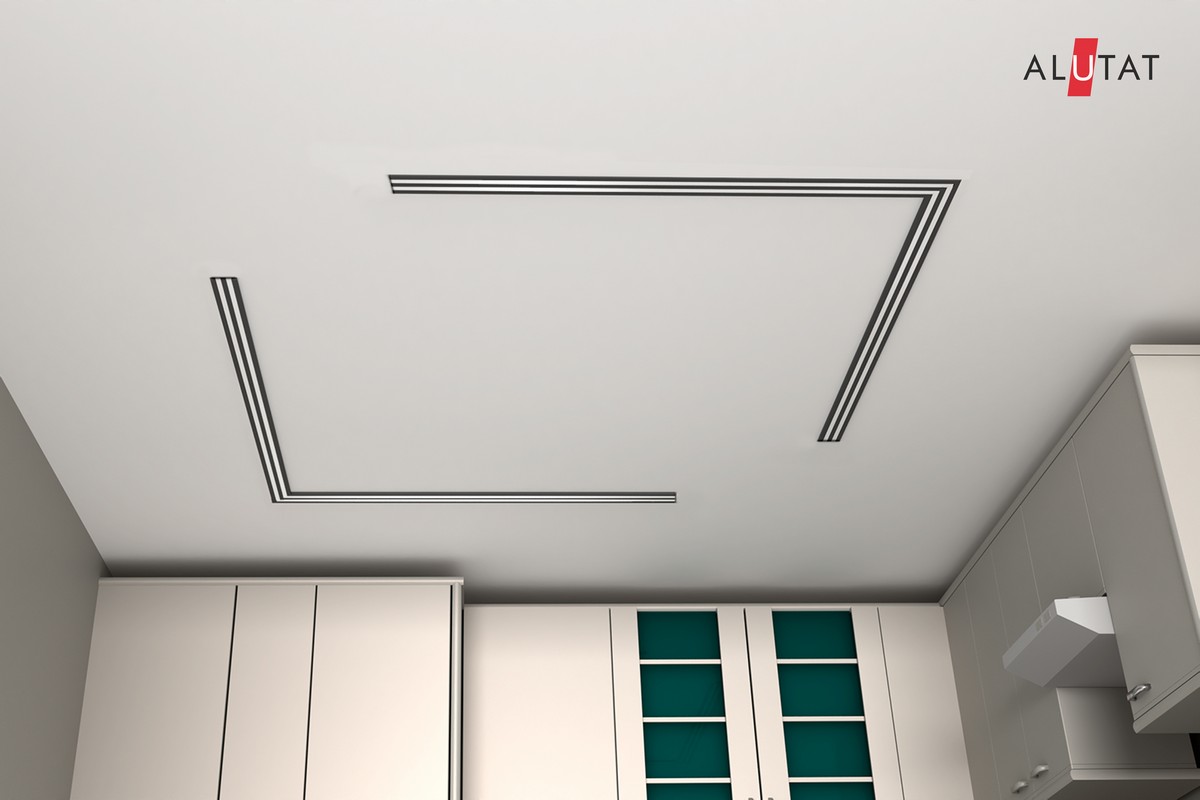

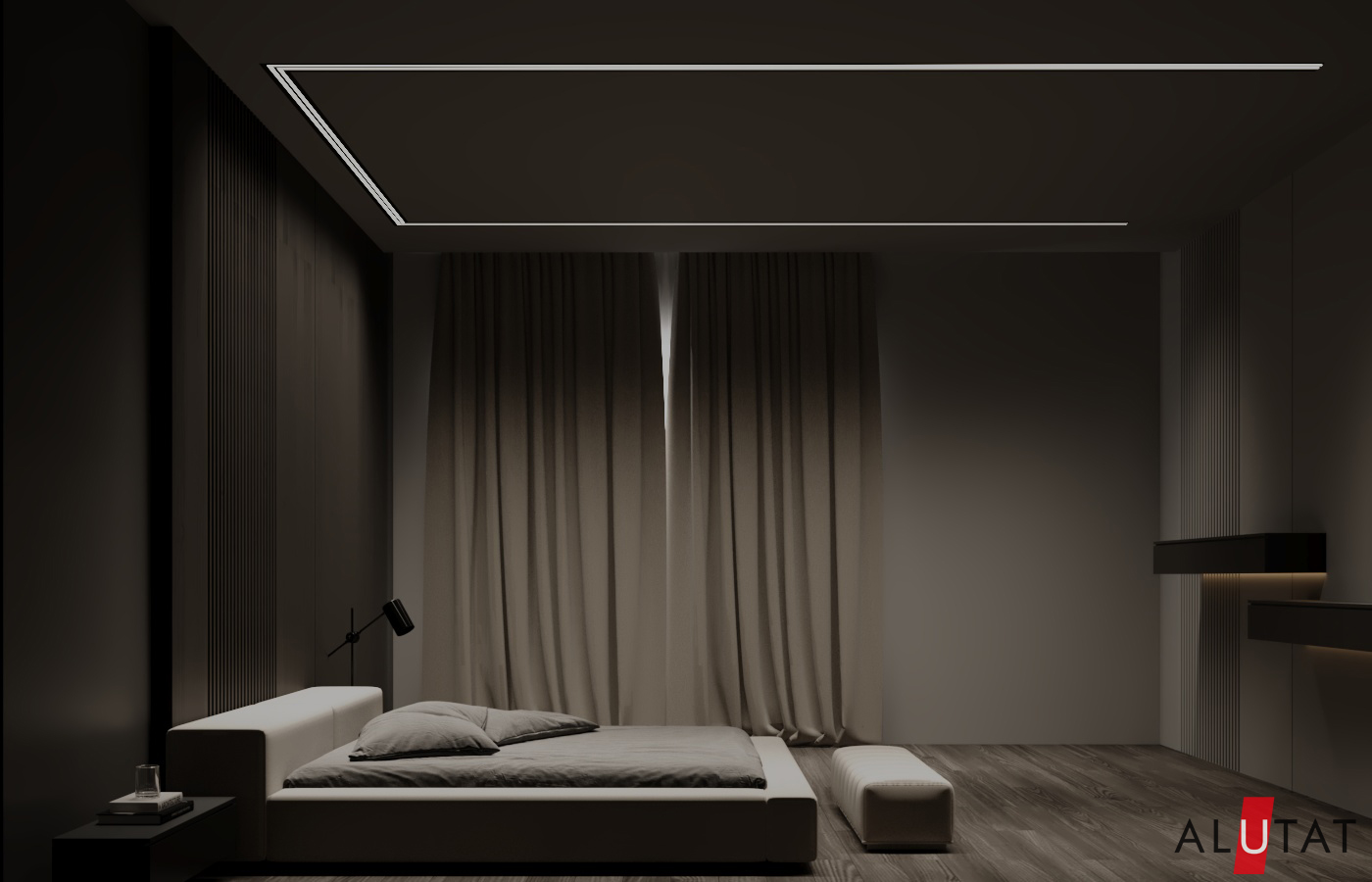

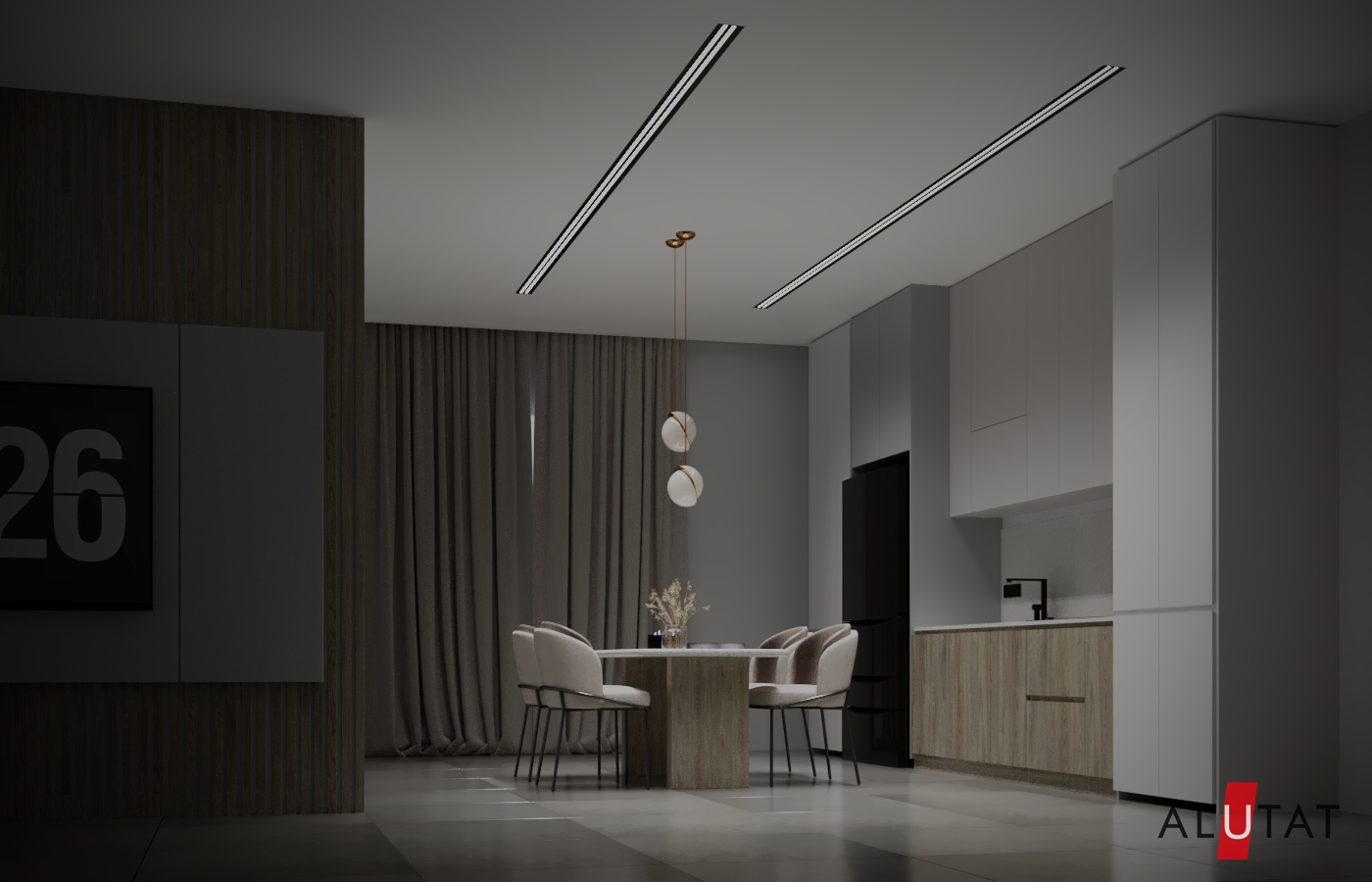

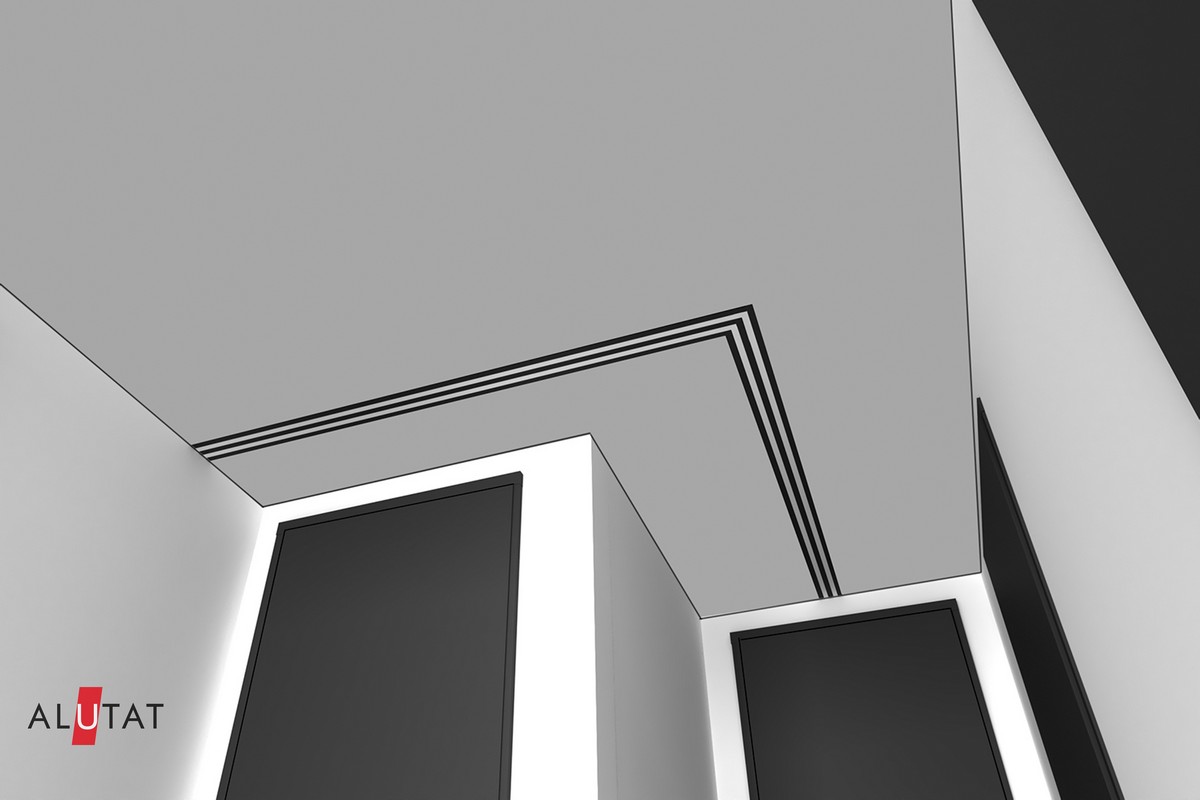

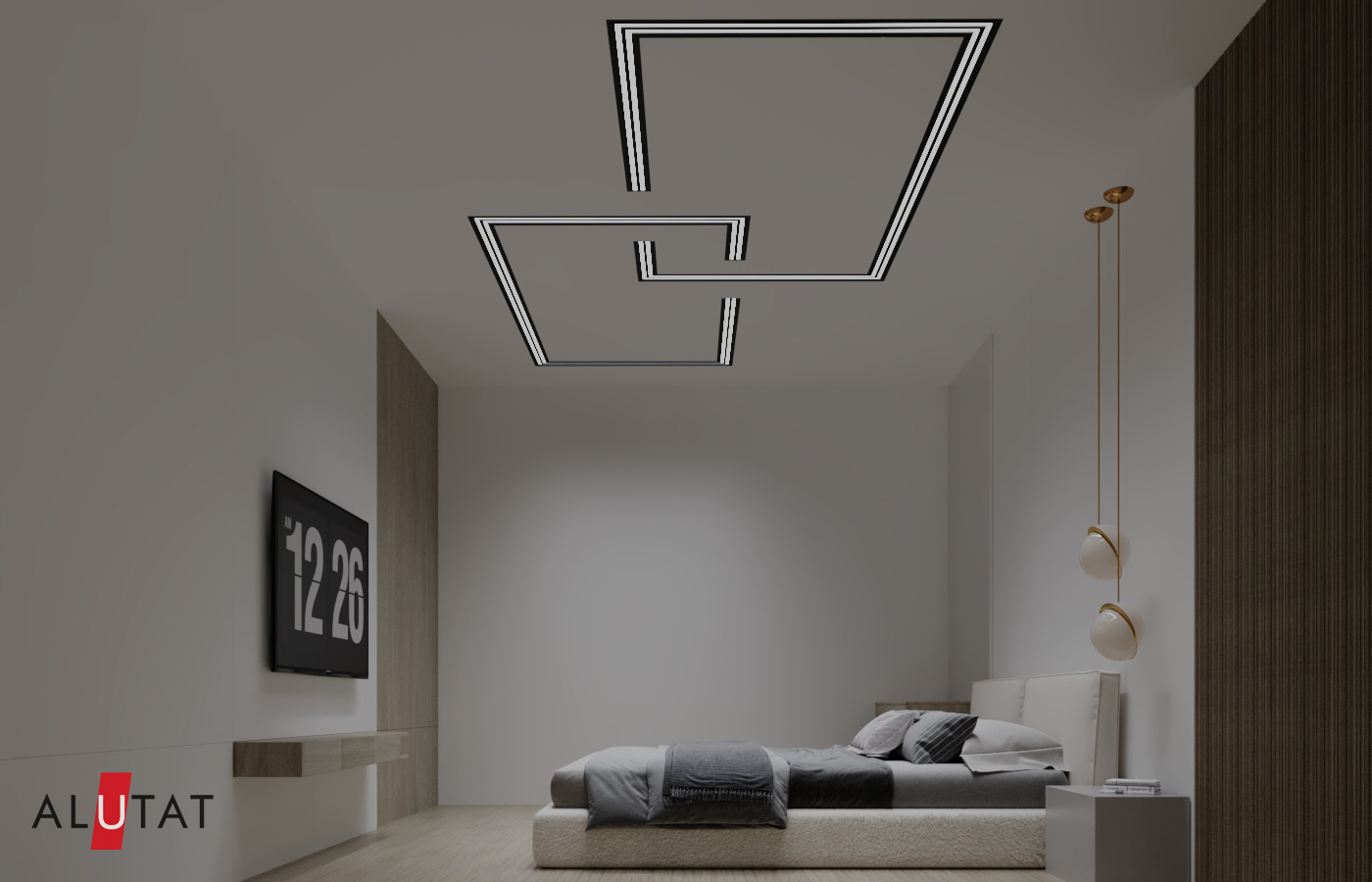

Фото работ
