Profil PL 17 Double (Painted Line 17 Double)

Beschreibung

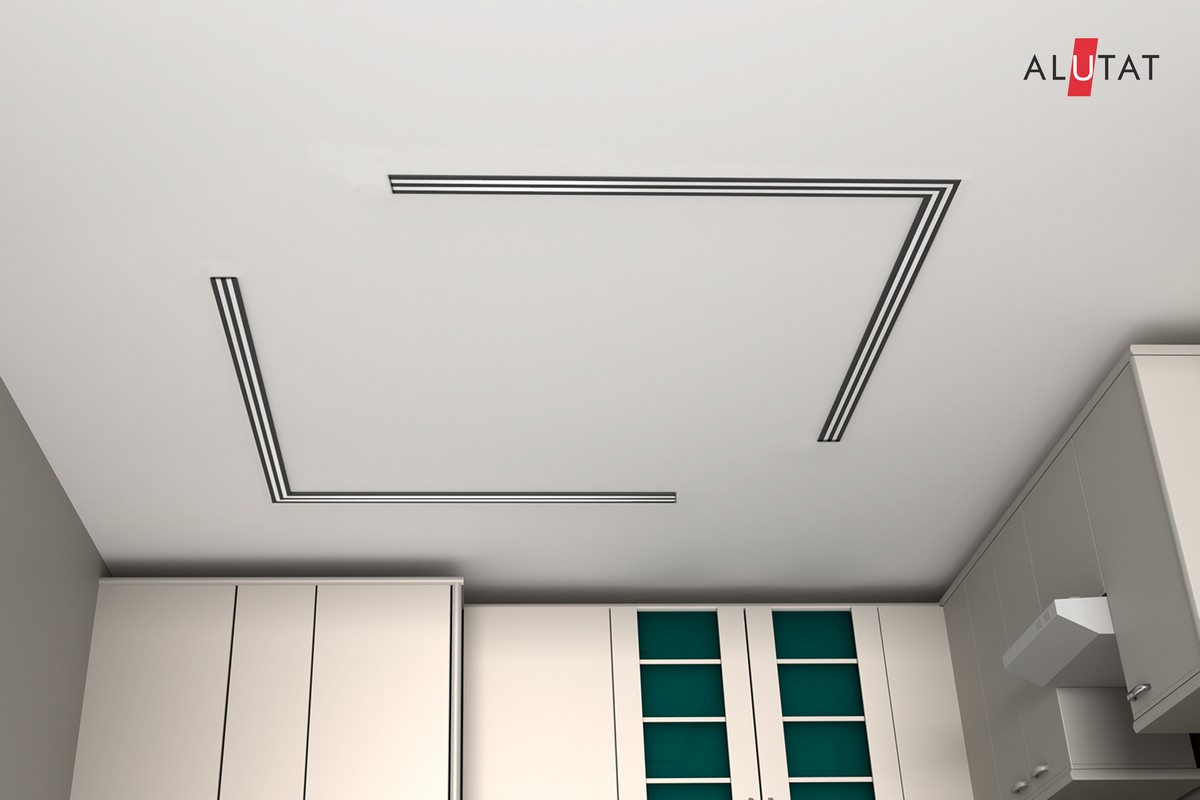

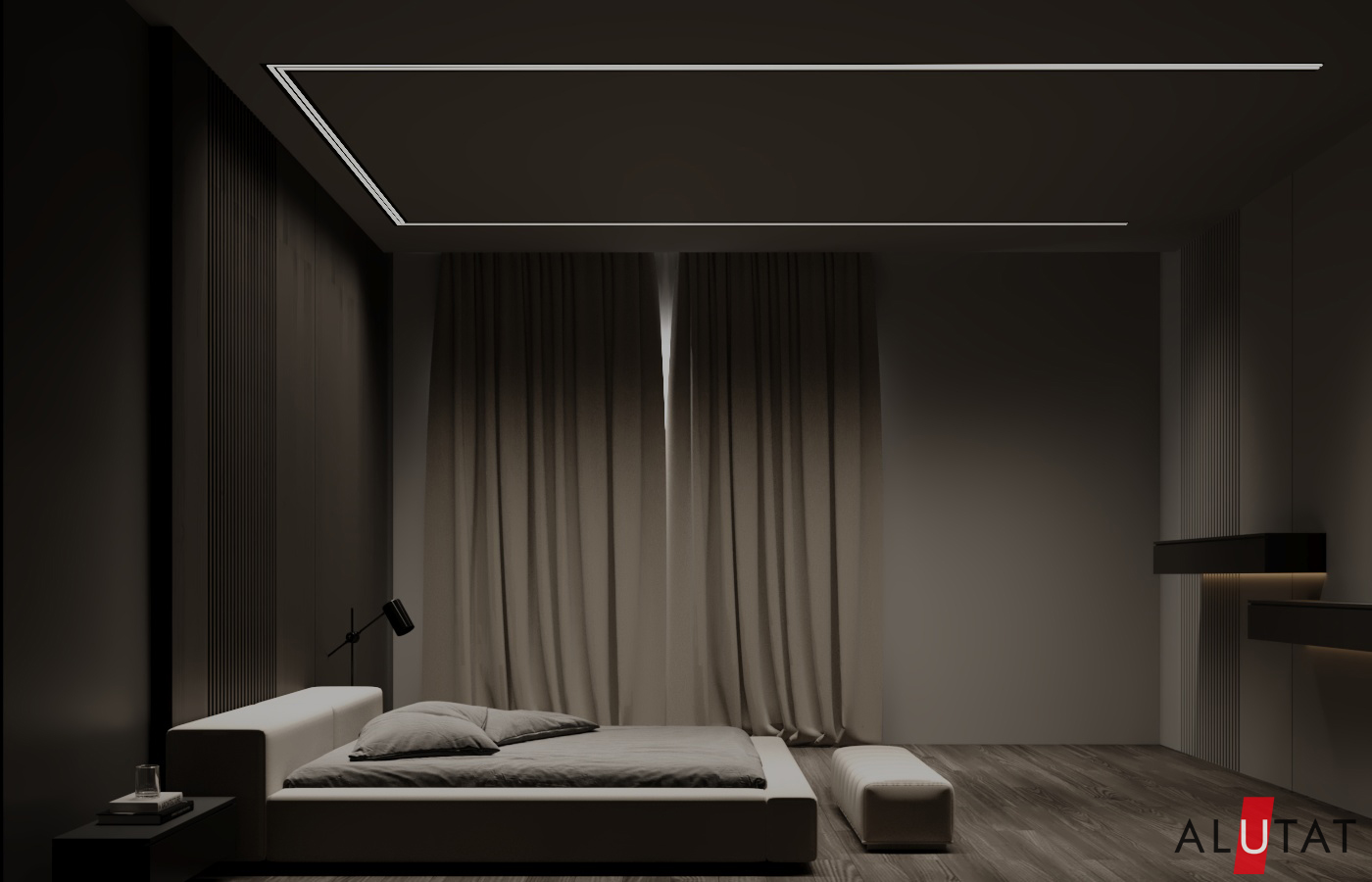

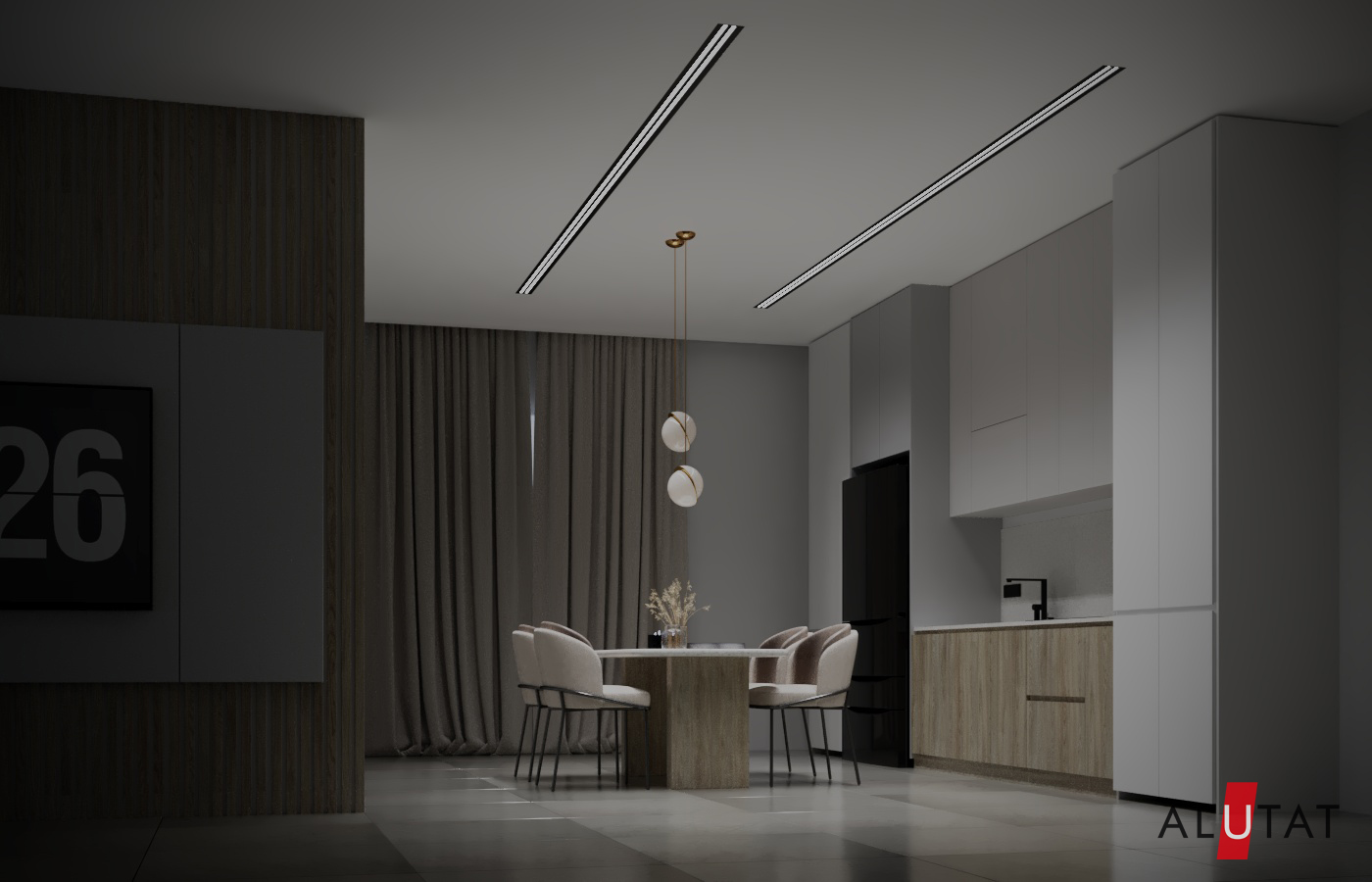

PL 17 Double ist ein einzigartiges lackiertes Profil mit zwei 17 mm breiten Lichtlinien.

Das Profil bildet eine breite, flache Nische, in der sich die Lichtlinien befinden.

Der Lichtdiffusor ist 11 mm von der Spanndecke entfernt, was der Höhe des G7-Einsatzes entspricht, der sowohl in weißer als auch in schwarzer Farbe verwendet werden kann.

Die schwarze PL 17 Double wird für die Verwendung mit ALUTAT-Schirmlösungen empfohlen.

Der verwendete Polycarbonat-Diffusor ist LED 17.

360° (twist)

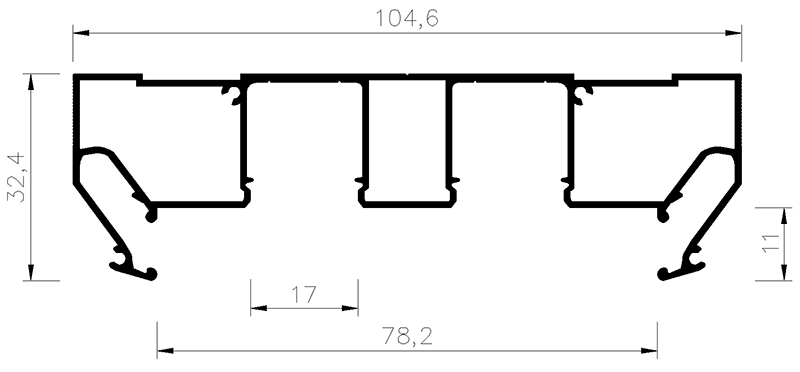

Schemata

Eigenschaften

Farbe: weiß, schwarz

Material: Aluminium

Länge, lfm: schwarz - 2,0/3,2; weiß - 3,2;

Befestigung: Keder

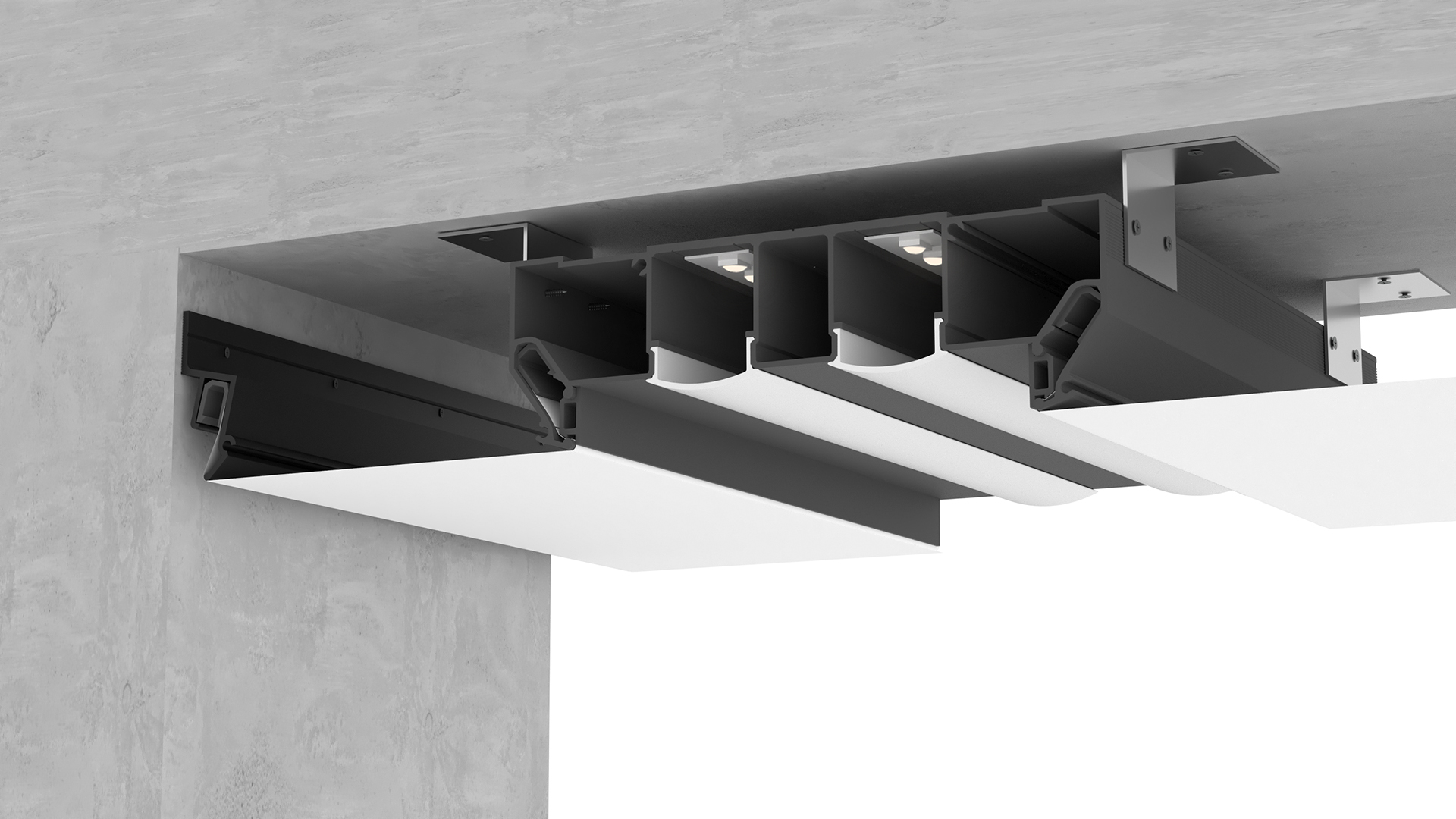

Konstruktiv

2 Nuten für der Keder

2 Nuten für die Aluleiste

2 Nuten mit einer Linie zum Aufkleben von LED-Streifen

4 Nuten für Anschlusskabel

Montage

Befestigungen:

Dübel an der Decke, Blechschraube am Profil durch die Montagewinkel. Montageabstand bis 0,8 lf

Einziehen des Gewebes:

Die Platte kann mit einer handelsüblichen Verlegemasse verfüllt werden. Die Kederschlitze werden mit einer Einlage G7 verschlossen.

LED Streifen:

Sie ist mit einer lichtstreuenden Abdeckung LED 17 versehen, die in das Profil integriert ist.

Ankoppeln:

Aluleiste mit Schrauben, Draht 1,8 mm.

Demontage der Leinwand:

Es ist ohne Schaden möglich.
