Beschreibung

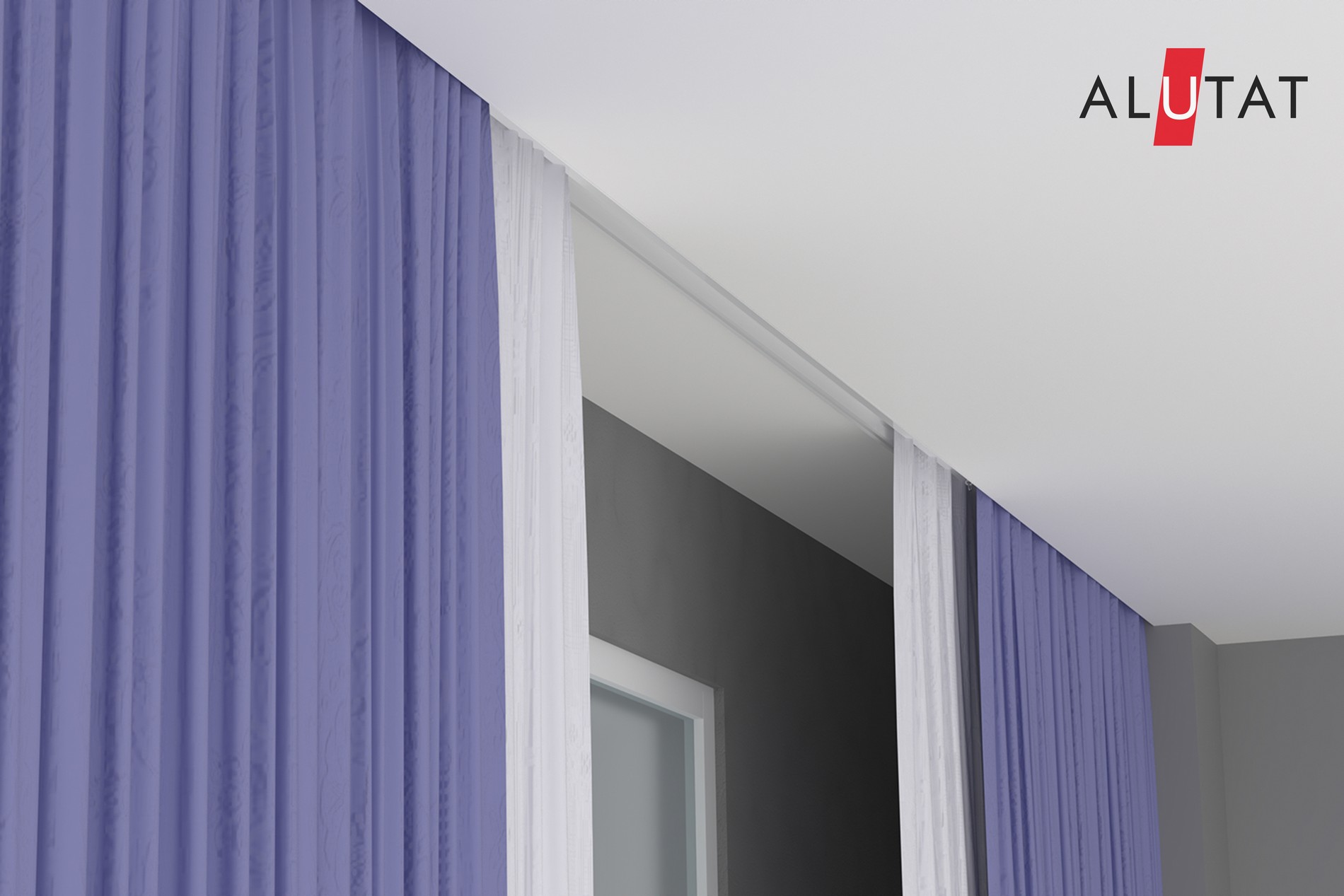

E-Gardina ist eine einzigartige Gardinenschienenlösung, die die Deckenhöhe je nach Spannung reduziert.

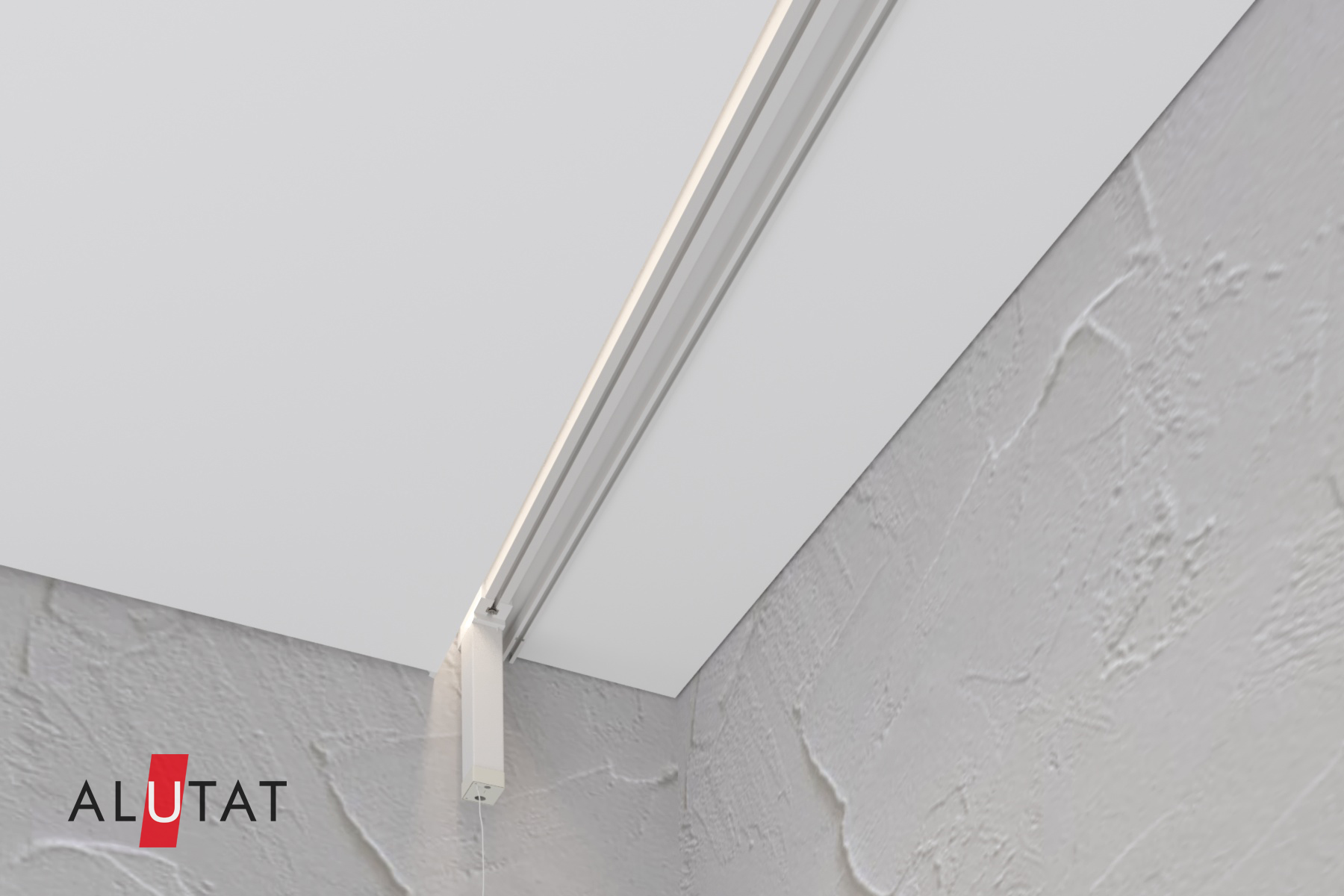

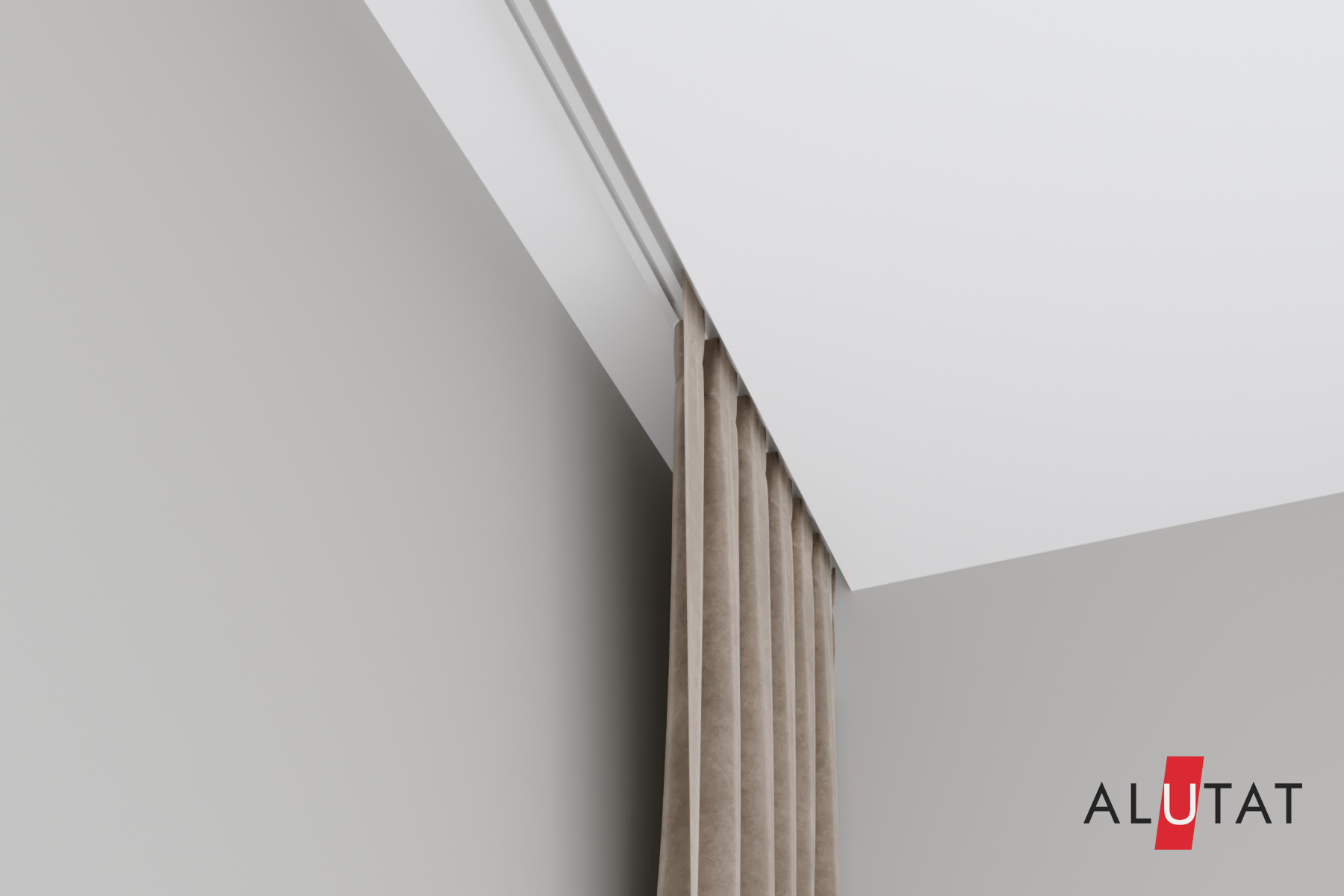

Das Profil bildet eine L-förmige Nische für Gardinen und bietet die Möglichkeit zum Anschluss eines elektrischen Antriebs.

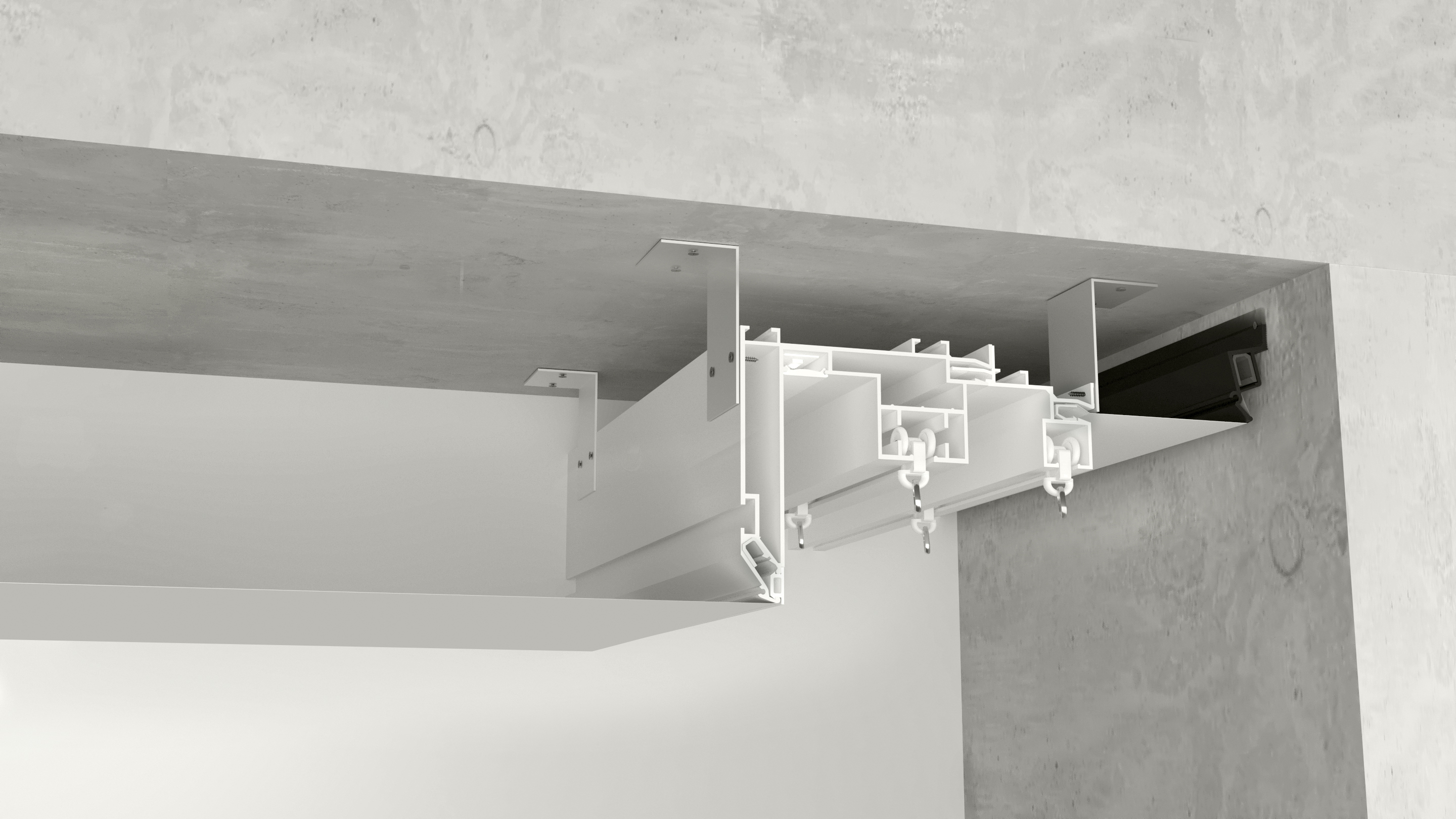

Die zweiteilige Konstruktion ist eine multifunktionale Ausführung der Gardinennische für Spanndecken. Sie bildet zwei Nuten für die Laufschienen, wobei die erste die Funktion eines elektrischen Antriebs bietet.
Durch die Verwendung von zwei 99 mm breiten Strukturteilen wird die Spanndecke nur minimal abgesenkt. E-Gardina wird von Wand zu Wand montiert.
Mit zwei oder mehr Motoren sind auch 90°- und 45°-Winkel möglich.
360° (sich drehen)
E-Gardina

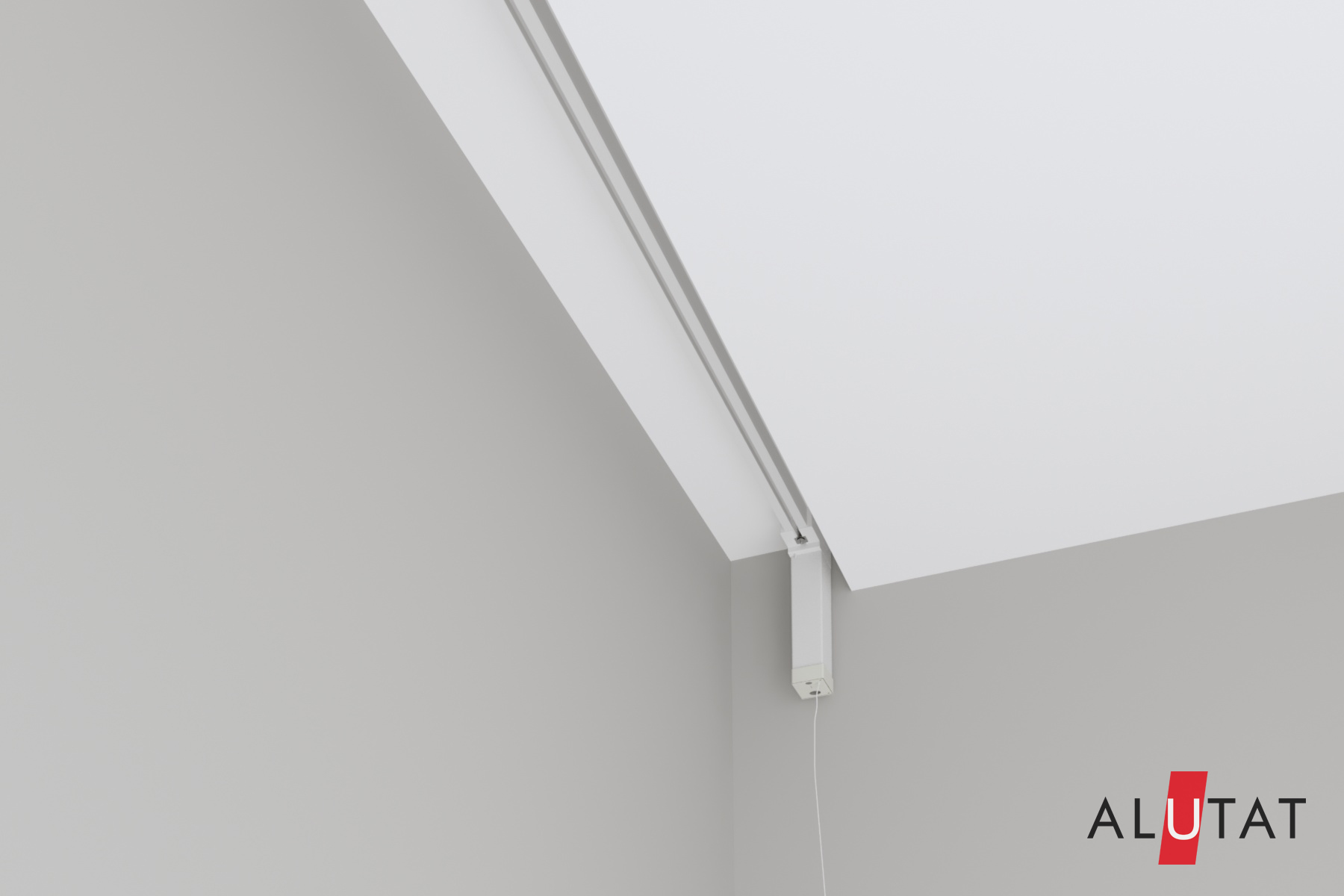

E-Gardina ist ein Basisprofil zur Herstellung einer Nische für Vorhänge in einer Spanndecke, in die ein elektrischer Antrieb integriert wird.
Die minimale Absenkung der Spanndecke vom Boden bei Verwendung eines E-Gardina-Elements beträgt 104 mm. Es wird ein PVC-Diffusor S12 verwendet.
Zeichnung
Eigenschaften
Farbe: Weiß.
Material: Aluminium.
Länge: 3,2 m
Befestigung: Harpunenbefestigung.
Aufbau
2 Nuten für Harpunenbefestigung;
1 Nut zur Montage des LED-Streifens;
3 Nuten für den Streifen mit Schrauben;
1 Nut für Anschlusskabel.
Zusammenbau
E-Gardina-Montage:
Dübel zur Befestigung an der Decke, selbstschneidende Metallschraube zur Befestigung am Profil durch die Montagewinkel. Montagehöhe bis 0,8 m.
Spannung der Leinwand:
Die Leinwand wird mit einem handelsüblichen Montagespachtel bespannt. Die Rillen für die Harpune sind mit einem G7-Einsatz verschlossen.
LED-Streifen:
Verschlossen mit einem lichtstreuenden PVC-Einsatz S12.
Verbindung:
Streifen mit Schrauben, 1,8 mm Draht.
Entfernung des Segeltuchs:
Beschädigungsfrei möglich.
Läufer:
Das Profil ist mit Hochgeschwindigkeits-Läufern (groß) ausgestattet. Die Anzahl der Läufer beträgt 13 Stück/m².

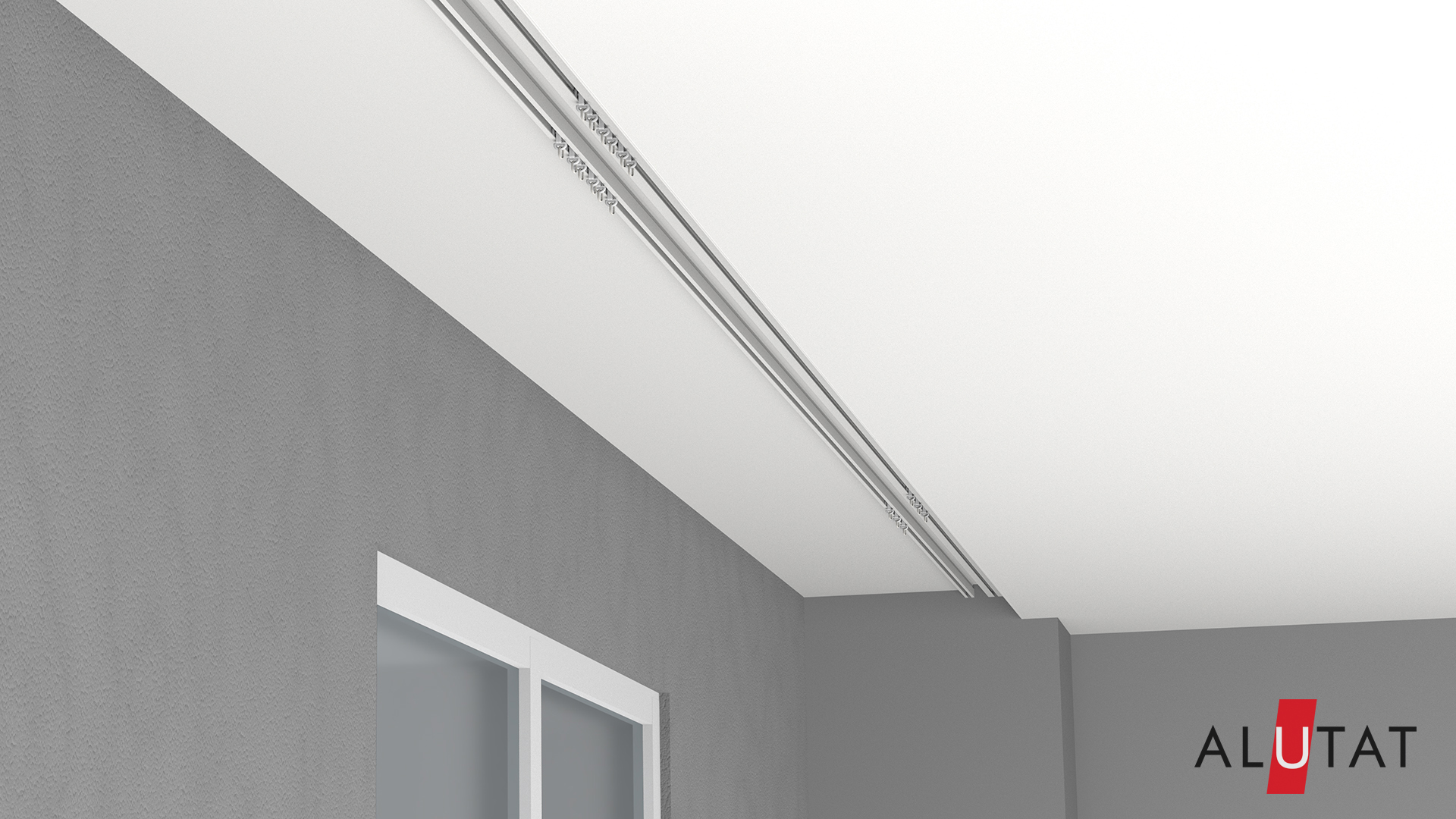

E-Gardina Double

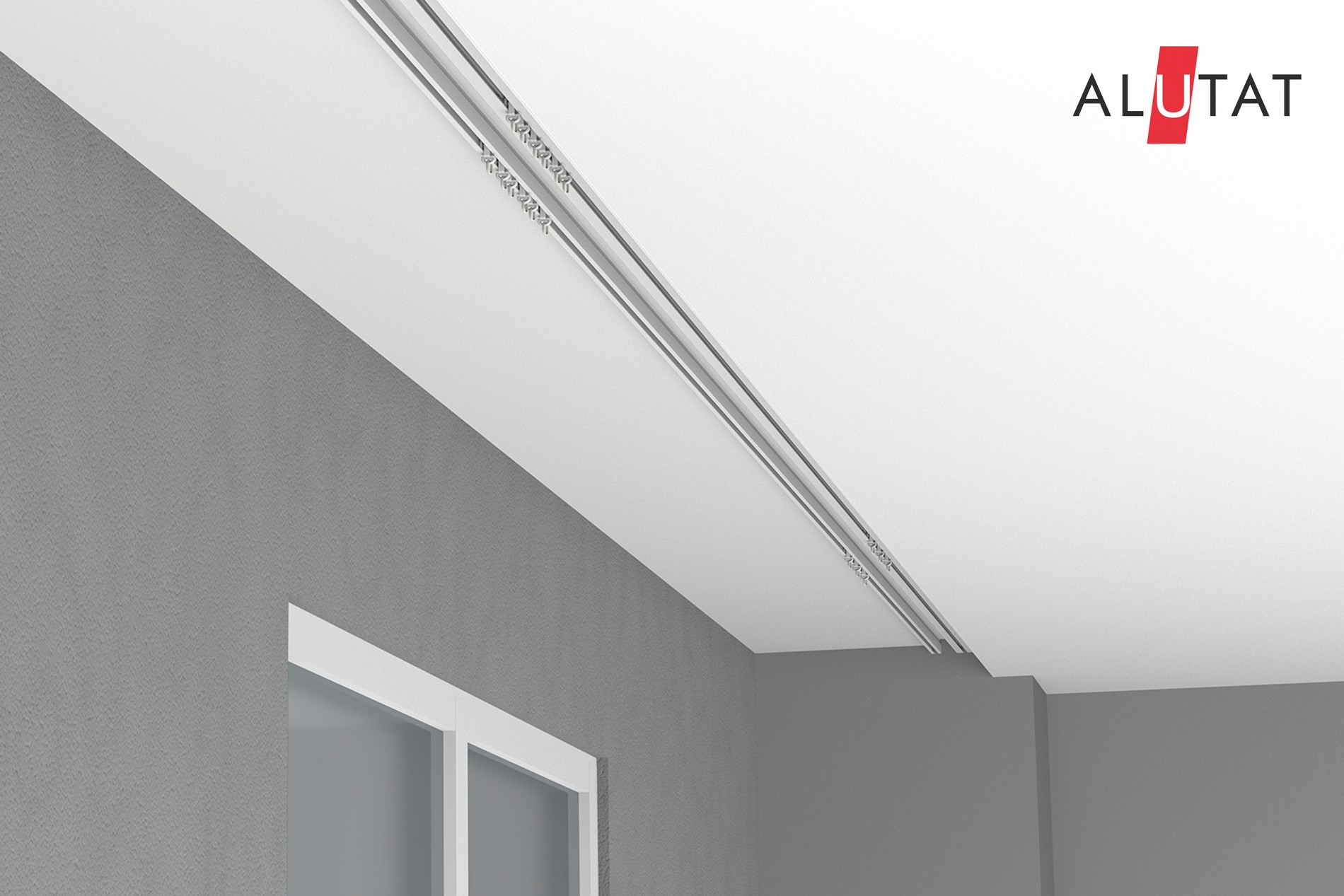

E-Gardina Double ist der zweite Teil der E-Gardina-Konstruktion und bildet eine zweite Nut für die Kufen.
Die Kufenbewegung erfolgt ohne elektrischen Antrieb.
Das Profilset enthält Clips zum Verbinden der beiden Konstruktionsteile.
Zeichnung
Eigenschaften
Farbe: Weiß.
Material: Aluminium.
Länge, m: 3,35
Befestigung: Harpunenbefestigung.
Konstruktion
1 Nut für Harpunenbefestigung;
Einführungsstopfen für die Harpunenbefestigung des E-Gardina-Profils;
1 Nut für Gleitschienen;
1 Nut für die Leiste mit Schrauben.
Zusammenbau
Montage:
Dübel an der Decke, selbstschneidende Metallschraube durch Montagewinkel am Profil. Montagestufe bis 0,8 m.
Verbindung:
Das Profil wird mit Clips und einem Dübel an die E-Gardina angeschlossen.
Spannung der Leinwand:
Die Leinwand wird mit einem handelsüblichen Montagespachtel befüllt.
Demontage der Leinwand:
Beschädigungsfrei möglich.
LED-Streifen:
Nicht im Lieferumfang enthalten.
Laufschienen:
Das Profil ist mit speziellen Hochgeschwindigkeits-Laufschienen ausgestattet. Die Anzahl der Laufschienen beträgt 13 Stück pro Meter.
Clips:
Das Set enthält Clips zur Befestigung am E-Gardina-Profil.
Zeichnungen von E-Gardina und E-Gardina Double
